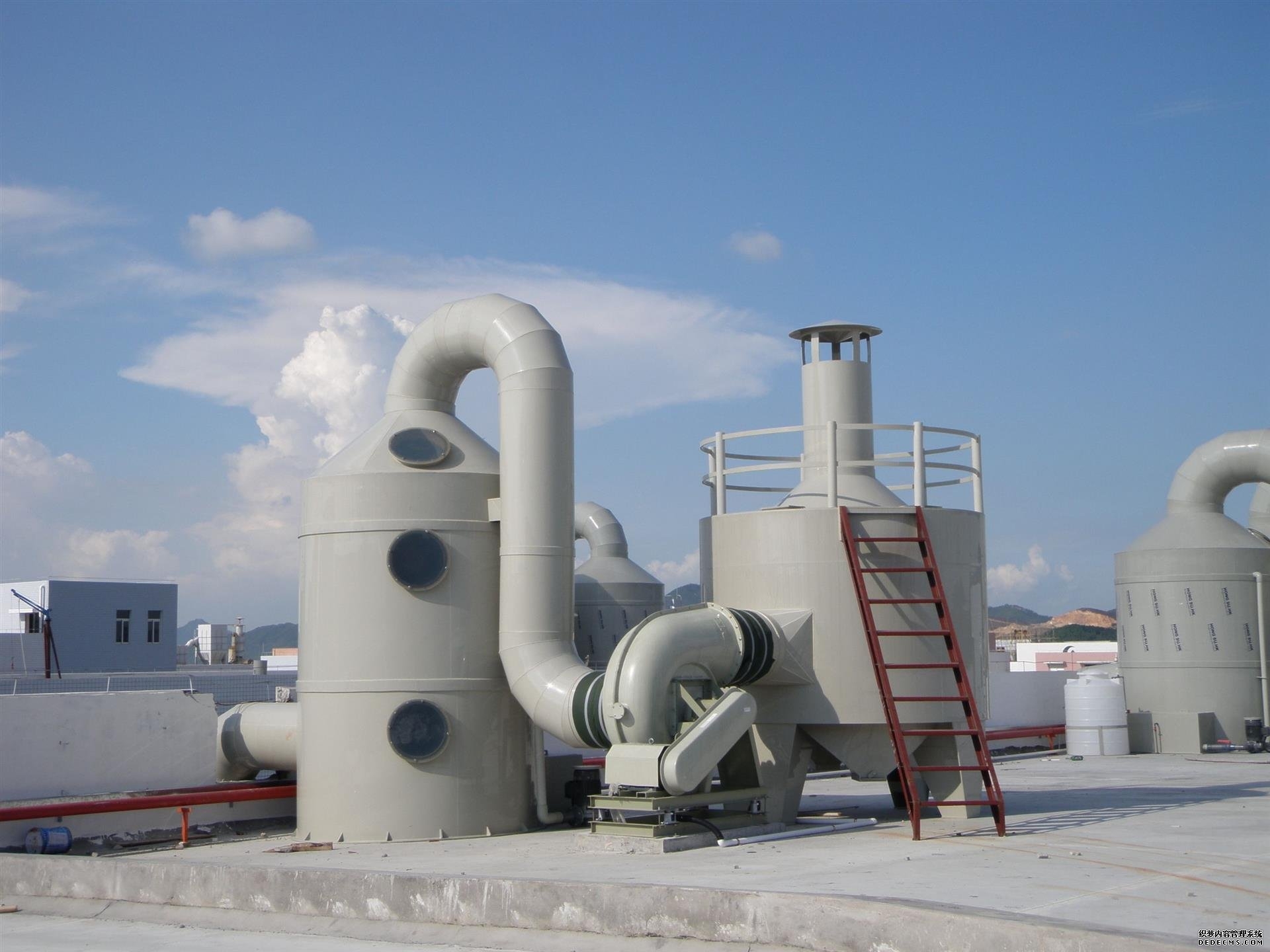

廢氣凈化塔的整體結構及鋪設工作詳解



廢氣凈化塔是工業廢氣處理系統中的核心設備，主要用于去除廢氣中的有害物質（如酸性氣體、粉塵、揮發性有機物等），其結構設計和安裝鋪設直接影響處理效率和系統穩定性。以下從整體結構組成和鋪設工作流程兩方面進行詳細說明。







 一、廢氣凈化塔的整體結構

廢氣凈化塔通常采用立式或臥式設計，核心結構可分為以下幾個部分：



 1. 塔體外殼

    材料：多為玻璃鋼（FRP）、聚丙烯（PP）或不銹鋼，需具備耐腐蝕、抗老化***性。

    功能：作為主體容器，容納內部組件并承受氣流壓力。

    設計要點：根據處理風量確定塔體直徑和高度，確保氣流分布均勻。



 2. 填料層

    作用：增加氣液接觸面積，促進污染物吸收或化學反應。

    常見填料類型：

      散裝填料：如拉西環、鮑爾環，適用于噴淋洗滌塔。

      規整填料：如波紋填料，用于高效傳質過程。

    安裝要求：填料需分層放置，底部設支撐格柵，***部設壓柵防止亂流。



 3. 噴淋系統

    組成：循環泵、噴淋管、噴嘴。

    功能：將吸收液（如堿液、水）均勻噴灑至填料層，與廢氣逆向接觸。

    關鍵部件：

      噴嘴：選擇空心錐或?qū)嵭腻F噴嘴，確保霧化效果。

      泵組：需匹配流量和揚程，通常設置備用泵。



 4. 除霧裝置

    位置：位于塔體***部。

    作用：分離凈化后氣體中夾帶的液滴，避免“白煙”現象。

    類型：折流板除霧器、旋流板除霧器或絲網除霧器。



 5. 進出風口與分配器

    進風口：設計防雨帽和導流板，確保廢氣均勻進入塔內。

    出風口：連接排氣管道，可能配置在線監測口。

    液體分配器：保證噴淋液在填料表面均勻分布。



 6. 循環水箱與管路

    循環水箱：儲存吸收液，配備液位計、pH計和自動加藥裝置。

    管路系統：包括循環水路、排污管、補水管，需防腐處理。



 7. 檢測與控制系統

    傳感器：溫度、壓力、pH值、流量計等。

    控制柜：集成PLC或DCS系統，實現自動化運行和故障報警。



 8. 輔助設施

    檢修平臺與爬梯：便于日常維護。

    防爆裝置：針對易燃易爆廢氣，需設置泄爆片或惰性氣體保護。





 二、廢氣凈化塔的鋪設工作流程

合理規劃鋪設流程是保障設備長期穩定運行的關鍵，具體步驟如下：



 1. 前期準備

    現場勘察：確認廢氣成分、濃度、溫度及處理風量，核對基礎參數。

    圖紙?jiān)O(shè)計：提供塔體尺寸、管道接口位置、承重基礎圖。

    材料驗收：檢查塔體材質厚度、焊縫質量，核實填料、泵閥等配件規格。



 2. 基礎施工

    地基處理：澆筑混凝土基礎，預留地腳螺栓孔，水平度誤差≤±3mm。

    防震措施：地震多發區需加裝減震墊或彈簧吊架。

    排水設計：周邊設置導流溝，防止積水腐蝕基礎。



 3. 塔體吊裝與定位

    吊裝方案：使用起重機將塔體垂直起吊，避免碰撞變形。

    校準調整：通過墊鐵微調塔體垂直度，偏差≤H/1000且≤10mm。

    固定方式：地腳螺栓灌漿固化（養護期≥7天）。



 4. 內部組件安裝

    填料填充：從底層向上逐層堆放，避免踩踏損壞，縫隙用瓷球填補。

    噴淋管安裝：按設計間距布置噴嘴，確保覆蓋填料截面。

    除霧器安裝：采用卡扣或法蘭固定，邊緣密封防漏氣。



 5. 管路與電氣連接

    管道焊接：循環水管采用法蘭或焊接連接，做試壓試驗（壓力≥1.5倍工作壓力）。

    電纜敷設：動力線與信號線分槽走線，接地電阻≤4Ω。

    儀表調試：校準pH計、流量計，測試聯鎖控制功能。



 6. 系統調試與驗收

    單機試車：空載運行循環泵，檢查振動和噪音。

    聯動測試：通入模擬廢氣，觀察壓降、液氣比是否達標。

    性能驗收：委托***三方檢測出口污染物濃度，符合《***氣污染物綜合排放標準》（GB 162971996）。



 7. 運行維護要點

    定期巡檢：每日記錄壓力、液位數據，清洗噴嘴堵塞。

    填料更換：每23年檢查填料結垢情況，必要時更換。

    冬季防凍：北方地區需增設保溫層或排空積液。







 三、常見問題與解決方案

 問題                 原因分析                   解決措施



 凈化效率下降             填料堵塞或噴淋不足             清洗填料，增***噴淋量

 塔體震動異常             基礎松動或氣流偏流             加固基礎，加裝導流板

 除霧器失效               液滴攜帶過多或葉片積灰         調整除霧器級數，定期高壓沖洗

 循環水泵過熱             過濾器堵塞或機械密封磨損       清理濾網，更換密封件







 四、總結

廢氣凈化塔的結構設計與鋪設需綜合考慮工藝需求、場地條件和安全規范。通過科學選型、精細施工和持續運維，可顯著提升廢氣處理效率，降低企業環保風險。建議用戶在選擇設備時***先考察廠商的工程案例，并在鋪設階段安排專業監理全程監督，確保項目高質量落地。
